Optimisation de Cales en Coulée Polyuréthane sur Mesure
#couleePU
#betonArme
#outillageBTP
#prototypageRapide
#Maubeuge
Dans le secteur du BTP et du béton précontraint, la précision de positionnement des armatures métalliques est essentielle pour garantir la résistance structurelle des ouvrages. Récemment, le Directeur Technique d'une cimenterie industrielle majeure a sollicité l'expertise de MDM à Maubeuge pour résoudre un défi récurrent sur ses chantiers. Lors du coulage de sections de béton armé, les opérateurs perdaient un temps précieux à ajuster manuellement le ferraillage à l'intérieur de grands moules de tôlerie en U. Le client recherchait un système de calage sur mesure, capable de supporter la lourde charge mécanique des structures en acier sans pour autant perturber l'opération de démoulage du béton une fois sec. Notre bureau d'études a relevé ce défi en développant une solution de calage technique en polyuréthane (PU) sur mesure, optimisant ainsi le processus de fabrication et éliminant un goulot d'étranglement opérationnel majeur.
Optimisation de Cales en Coulée Polyuréthane sur Mesure
Pour répondre à cette problématique exigeante, nos ingénieurs ont opté pour la coulée de polyuréthane (PU) pleine masse via un moule usiné. Contrairement aux cales rigides traditionnelles qui risquent de casser sous le poids du ferraillage ou d'adhérer au béton, le polyuréthane offre des propriétés mécaniques exceptionnelles. La cale est naturellement glissante par rapport au béton, ce qui facilite grandement le démoulage, tout en restant suffisamment souple pour absorber les contraintes physiques. Le process de fabrication débute par l'usinage d'un moule mère d'une précision absolue dans une plaque de résine Lab sur nos centres d'usinage CNC, assurant une répétabilité géométrique parfaite pour la production en série de nos pièces.
Optimisation de Cales en Coulée Polyuréthane sur Mesure

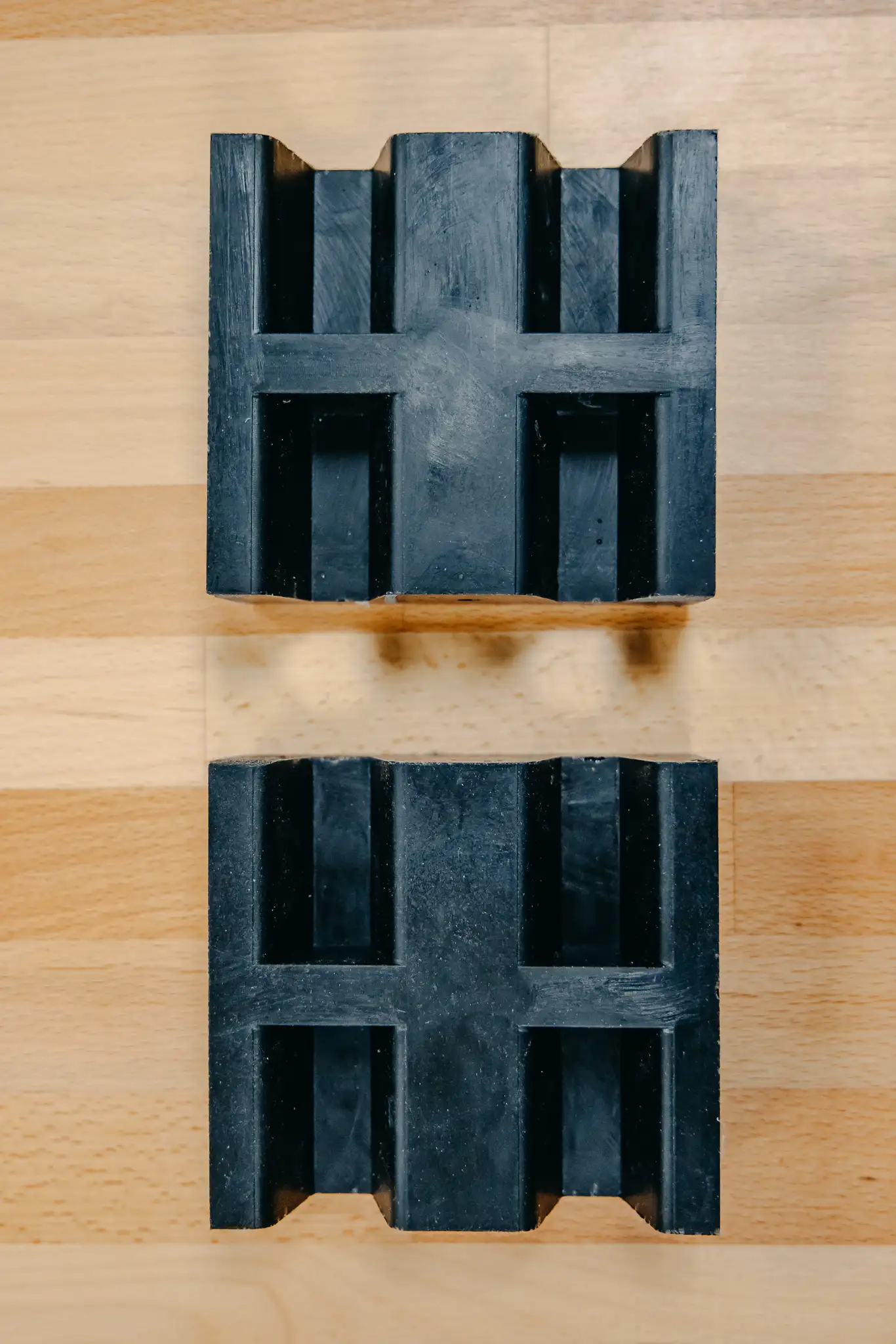

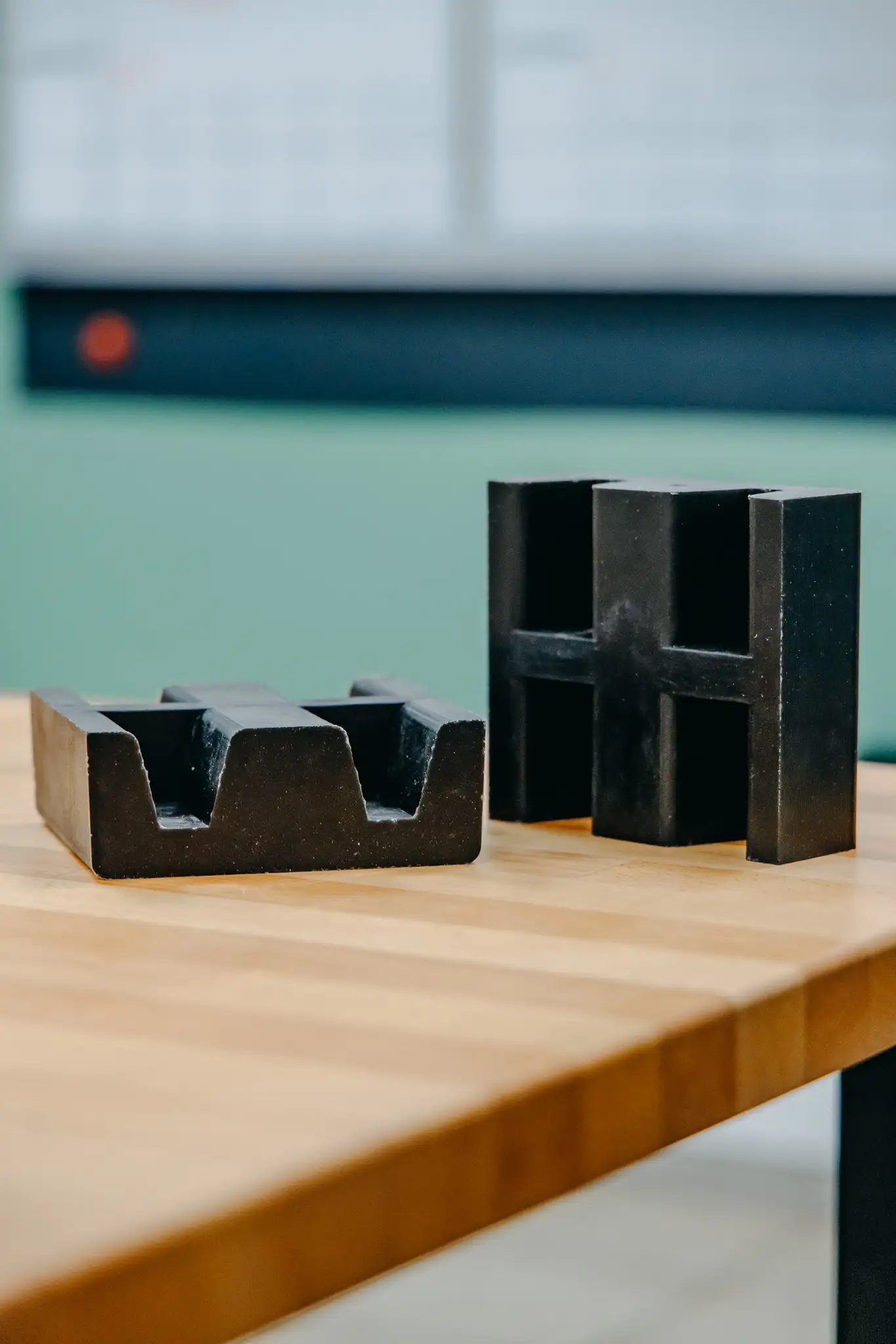

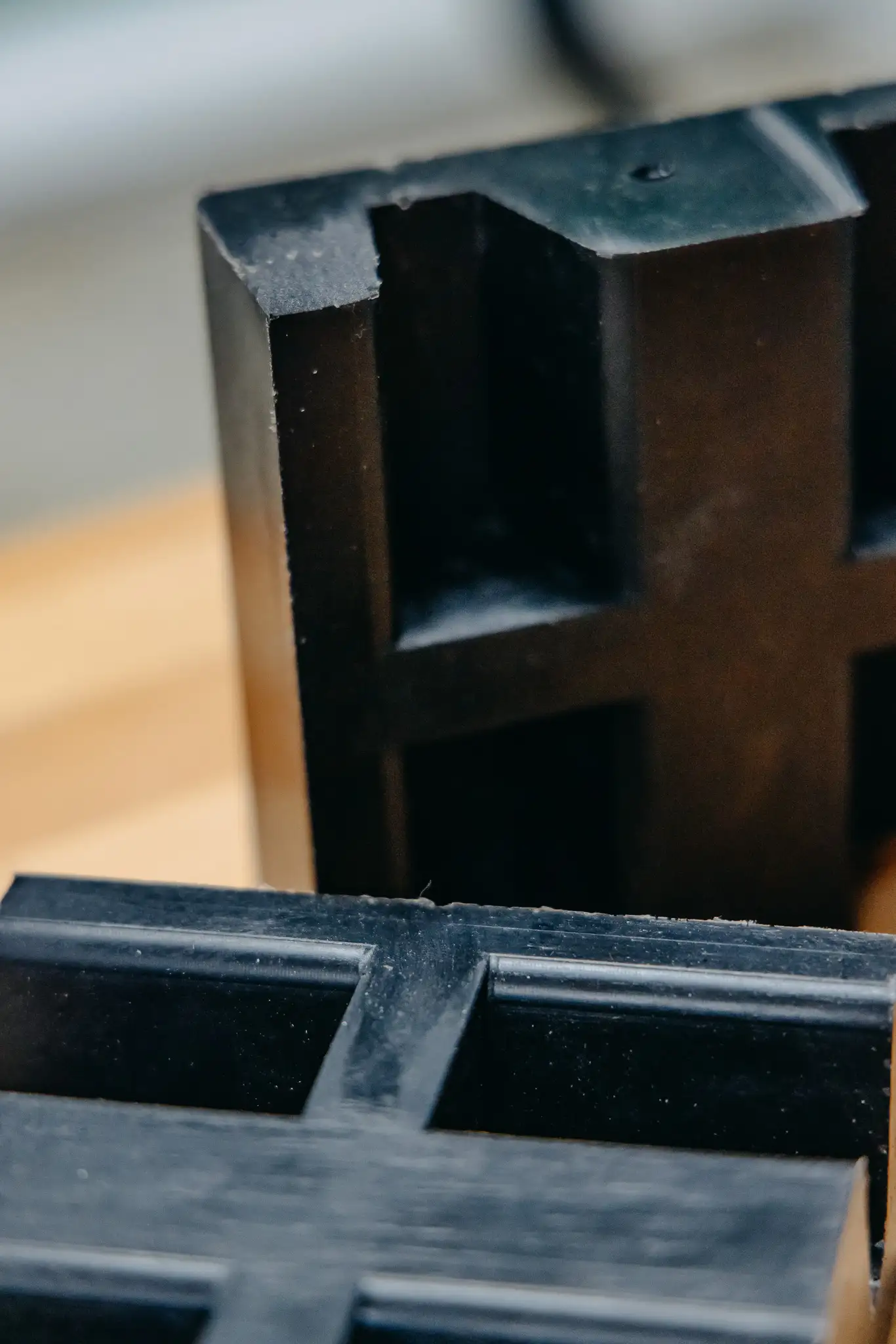

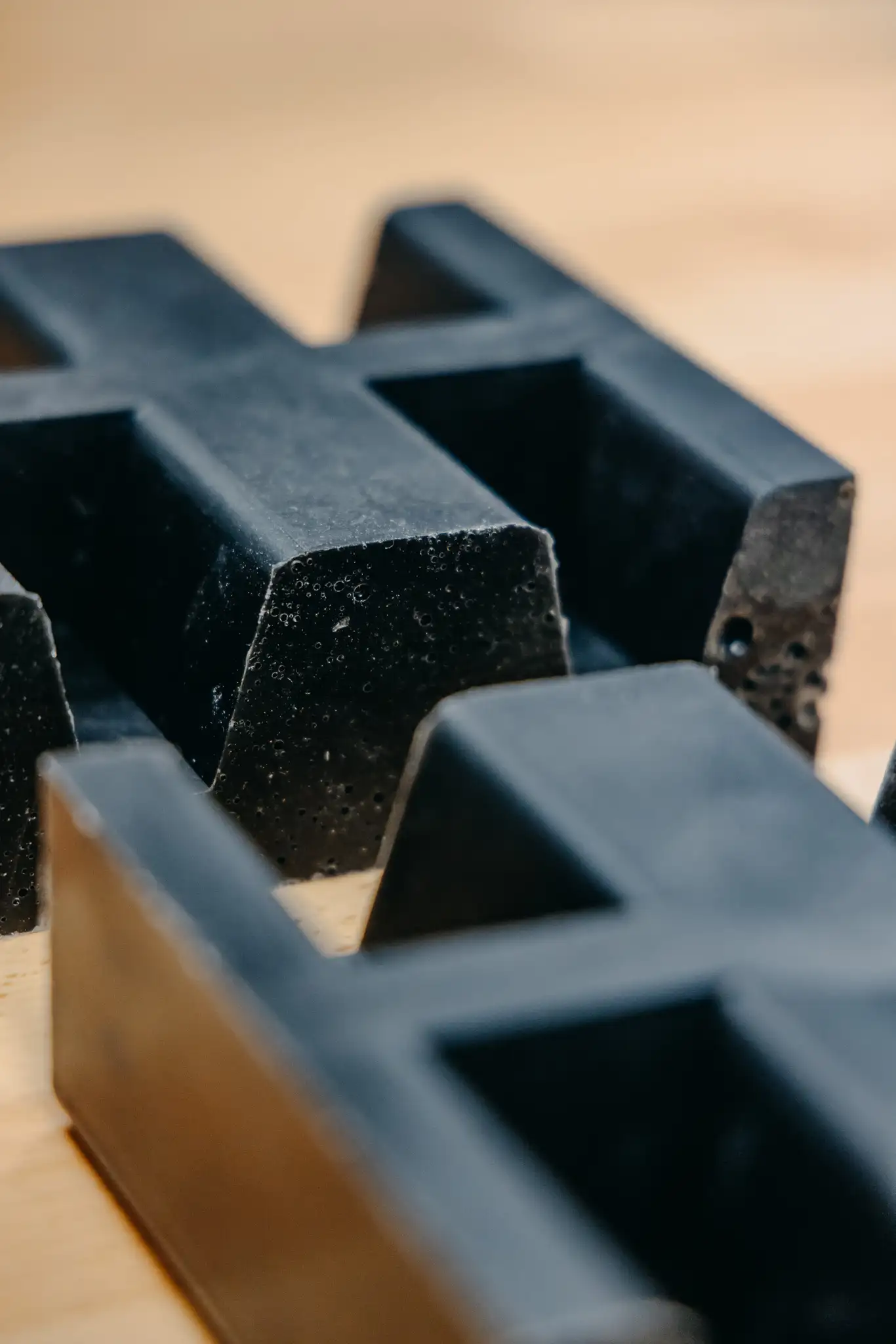

La véritable valeur ajoutée de MDM repose sur notre Bureau d'Études intégré. Notre dessinateur, Robin, a optimisé la conception initiale de la cale en y intégrant une butée de positionnement ergonomique. Cette modification permet aux opérateurs de clipser et de positionner intuitivement la cale au bon endroit sur l'armature, éliminant les mesures manuelles sur le chantier. De plus, notre rôle de conseil sur les matériaux a été clé. Face à un environnement BTP très abrasif, nous avons proposé des pièces d'une dureté de 75 Shore A, plus résistantes à l'usure que les 50 Shore A initialement demandées par le client. Après validation d'un éco-prototype pour vérifier la géométrie sur site, nous avons lancé une première série de 100 pièces, suivie d'une montée en cadence à 300 unités, le tout produit en interne sans aucune perte de temps en sous-traitance.
Optimisation de Cales en Coulée Polyuréthane sur Mesure
Ce projet démontre qu'un composant simple, comme une cale de positionnement, peut grandement optimiser la productivité d'un chantier lorsqu'il bénéficie d'une ingénierie soignée et d'un choix de matériau adapté. Grâce à la complémentarité de nos pôles d'usinage et de coulée sous vide de polyuréthane, MDM est le partenaire idéal des industries du BTP, du nucléaire et de l'énergie. Nous vous accompagnons tout au long de votre projet, du fichier CAO 3D initial aux petites et moyennes séries de pièces techniques, sans les coûts fixes prohibitifs d'un outillage d'injection métallique classique. Vous faites face à un problème d'usure, de calage ou d'ergonomie sur vos lignes de fabrication ou vos chantiers ? Contactez l'équipe de MDM pour étudier votre cahier des charges et concevoir une solution en élastomère sur mesure.
